Ensaio de Curva IV

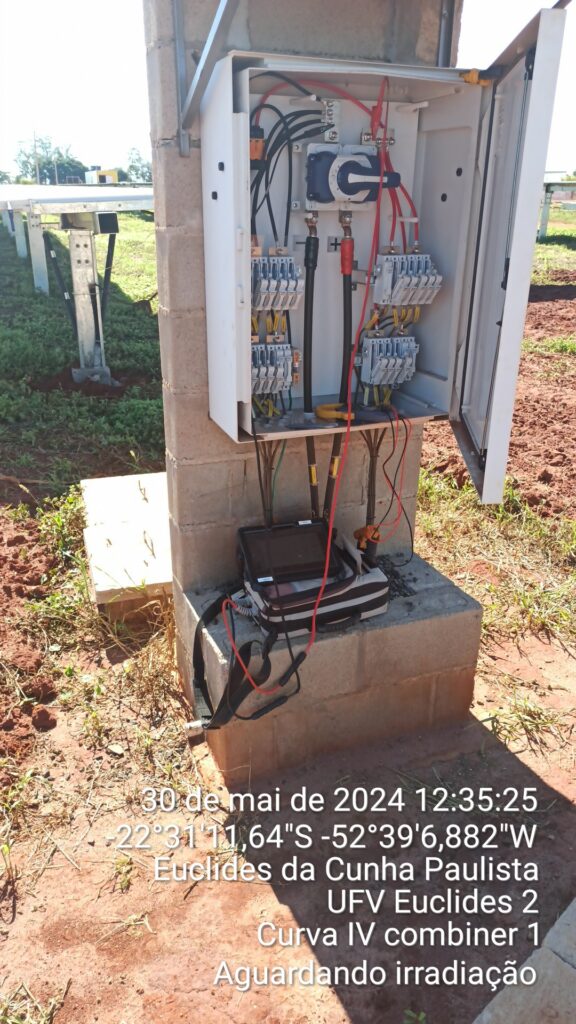

Medição e traçado da curva IV de strings de módulos ou placas solares de até 30A e 1500V com equipamento Fluke Solmetric PVA1500 HE para módulos bifaciais de alta eficiência, conforme norma ABNT NBR 16274:2014 – Sistemas fotovoltaicos conectados à rede – Requisitos mínimos para documentação, ensaios de comissionamento, inspeção e avaliação de desempenho. Para correta medição é recomendado, conforme norma, realizar o ensaio em período em que a irradiação solar esteja acima de 700 W/m². A depender da localidade da sua instalação, em períodos de inverno a irradiação solar pode ficar abaixo desse valor, não sendo recomendado a realização do ensaio. Consulte nossos especialistas para verificar a melhor época e condições para realizar o ensaio na sua instalação.

O ensaio de curva I-V é uma ferramenta indispensável, pois fornece um gráfico detalhado das características elétricas do sistema. A partir dessa análise, é possível identificar falhas, perdas de eficiência e condições que podem comprometer a produtividade da usina solar. O traçado da curva I-V representa a relação entre corrente (I) e tensão (V) dos módulos ou strings fotovoltaicos em diferentes condições de operação. Com ele, é possível comparar os valores medidos em campo com os parâmetros nominais fornecidos pelo fabricante, garantindo uma verificação precisa da saúde do sistema.

A análises de curva IV são valiosas para identificar problemas de desempenho e facilitar processos de garantia. Elas podem detectar várias anomalias, como:

• Sujeira acumulada nos painéis;
• Diodos de bypass com defeito;
• Degradação induzida por potencial (PID).

Perdas por Resistência: Uma curva IV com queda de tensão significativa em relação à curva ideal indica perdas por resistência série, geralmente causadas por conexões inadequadas ou cabos defeituosos;

Sombreamento: O sombreamento parcial em um módulo ou célula resulta em uma curva IV com múltiplos degraus, indicando a redução da corrente em pontos específicos;

Descasamento: Módulos fotovoltaicos com correntes de curto-circuito (Isc) diferentes, mesmo sob a mesma irradiação, apresentam um descasamento que afeta a performance geral do sistema.

A curva IV permite avaliar o desempenho real dos módulos ou strings, comparando-os com os parâmetros de fábrica, identificando falhas ocultas e prevenindo perdas de energia. Essa análise detalhada possibilita correções rápidas e precisas, além de gerar relatórios técnicos que orientam ações estratégicas de manutenção. Isso garante maior confiabilidade, evita perdas financeiras por baixa produção e contribui para o prolongamento da vida útil dos equipamentos.

Usinas Fotovoltaicas de Geração Distribuída e Centralizada, Usina instaladas em telhados de galpões e supermercados. (não se aplica a consumidor pessoa física, devido ao custo do serviço ficar muito alto em relação a geração do cliente e valor do sistema instalado)

Equipamento de referência no setor, como capacidade de medição em módulos bifaciais de alta eficiência, precisão e confiabilidade de resultados já reconhecida pelo mercado; atendimento rápido e em todo o Brasil; equipe experiente e capacitada com formação na área.
