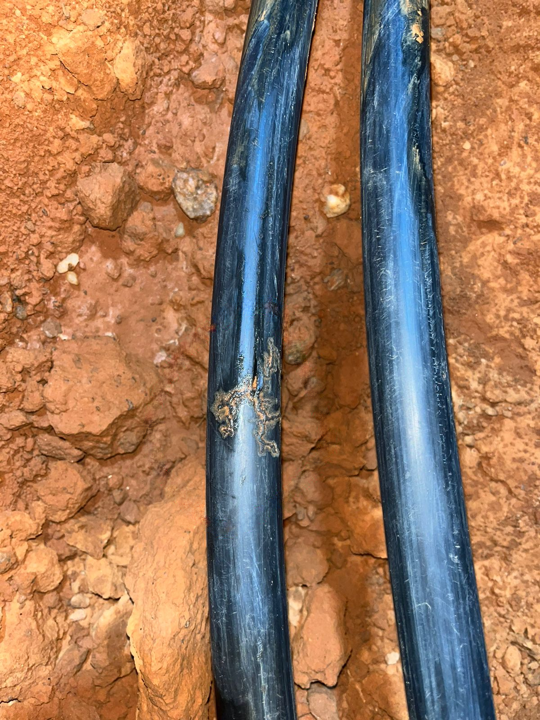

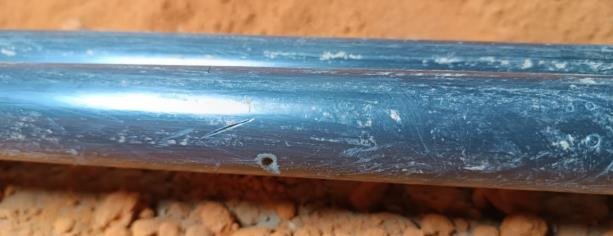

Encontrou algum cabo com problema de isolação, que apresentou falha durante sua operação, e seu sistema ficou desligado?
Por ser uma rede subterrânea, localizar o ponto que falhou e realizar o reparo com segurança, eficiência e agilidade pode não ser a tarefa mais simples sem os equipamentos e treinamento adequados. E ainda, uma falha em um circuito alimentador causa a paralisação do seu sistema, e uma usina ou linha de produção parada é prejuízo. Você está correndo contra o tempo!
A SafeGrid está pronta para te ajudar com atendimento imediato!

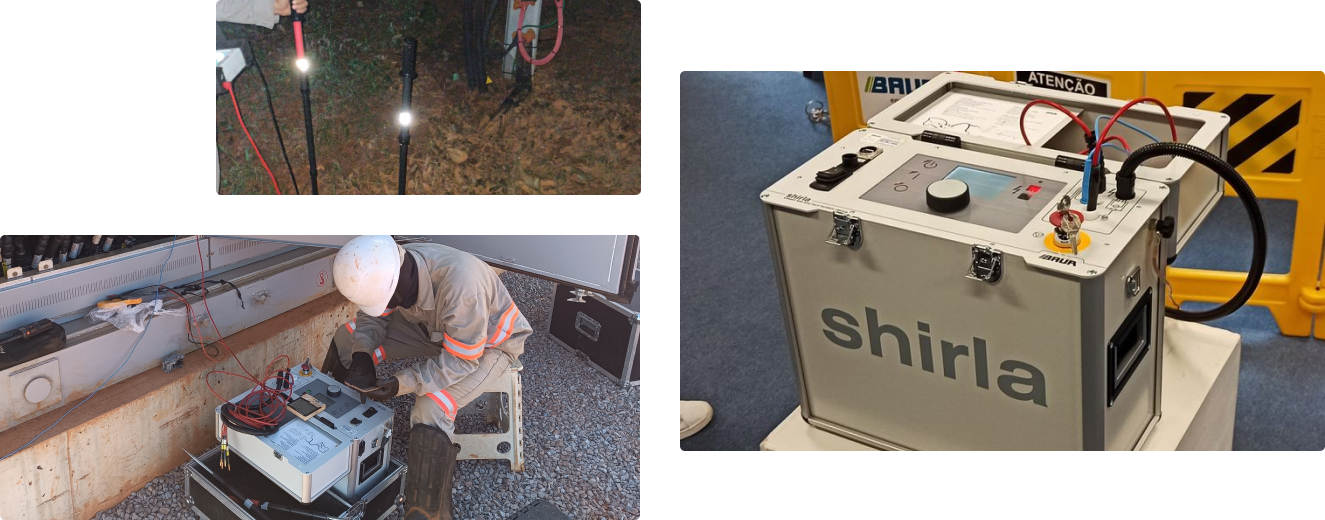

Na vanguarda da tecnologia de manutenção de redes elétricas, o Shirla se destaca como uma solução inovadora para diagnóstico e reparo de falhas em redes subterrâneas.
O equipamento utiliza o método de ponte para a pré-localização e localização exata de falhas em cabos de média e baixa tensão.
Este método se destaca pela sua precisão e eficiência na identificação de falhas de curto-circuito e de baixa resistência em cabos de média tensão (MT). O equipamento é permite a pré-localização de falhas em capa e condutores com grande precisão. A localização exata das falhas é realizada por meio do método de tensão de passo, que utiliza pulsos de onda retangular com controle de tensão e corrente, mantendo a corrente abaixo de 700mA.
Com uma equipe treinada e experiente para atender em condições adversas de campo, e para interpretação e análise dos sinais eletromagnéticos em tempo real, conseguimos localizar as falhas com agilidade e precisão, apontando onde ser ser escavado para realizar o reparo no cabo.
Ponte de Murray
A Ponte de Murray é usada para localizar falhas em cabos onde há uma diferença de resistência de isolamento entre o cabo saudável e o cabo com falha. A configuração é feita com quatro braços: dois resistores ajustáveis (R1 e R2) e dois cabos (um saudável e um com falha). Quando a ponte está balanceada, a relação entre as resistências ajustáveis é igual à relação entre as resistências do cabo saudável e do cabo com falha. A distância até a falha é determina a pela fórmula apresentada:
Neste caso, Lx é a distância até a falha na blindagem, L é o comprimento total do cabo, e R1 e R2 são as resistências ajustadas na ponte.
Ponte de Glasser
A Ponte de Glaser é utilizada para localizar falhas na blindagem dos cabos. Ela se assemelha à Ponte de Murray, mas é especificamente ajustada para lidar com a resistência de blindagem. Similar à ponte de Murray, ela utiliza uma relação de resistências para determinar a localização da falha, mas com uma fórmula diferente:
Neste caso, Lx é a distância até a falha na blindagem, L é o comprimento total do cabo, e R1 e R2 são as resistências ajustadas na ponte.
Com o Shirla, o processo de identificação de falhas em cabos subterrâneos se torna notavelmente preciso e direcionado. Localizamos com exatidão o ponto de interrupção ou defeito, eliminando as adivinhações e reduzindo drasticamente a necessidade de escavações disruptivas e dispendiosas.
Ao acelerar a detecção de falhas, nosso pronto atendimento permite às equipes de manutenção realizarem reparos de forma mais rápida e eficaz, diminuindo significativamente o tempo de inatividade e os custos operacionais. Isso se traduz em uma eficiência operacional e uma gestão de recursos mais efetiva.
Ao acelerar a detecção de falhas, nosso pronto atendimento permite às equipes de manutenção realizarem reparos de forma mais rápida e eficaz, diminuindo significativamente o tempo de inatividade e os custos operacionais. Isso se traduz em uma eficiência operacional e uma gestão de recursos mais efetiva.
A segurança dos trabalhadores e o respeito pelo ambiente são prioritários. Nosso serviço reduz o risco de acidentes durante os procedimentos de detecção e reparo e diminui o impacto ambiental das operações de manutenção, promovendo práticas sustentáveis e responsáveis.
Processos modernos e equipe qualificada é um investimento estratégico no futuro da manutenção de redes elétricas subterrâneas. Descubra como podemos revolucionar a manutenção de sua rede. Entre em contato conosco para mais informações e veja o futuro da tecnologia de manutenção em ação.
