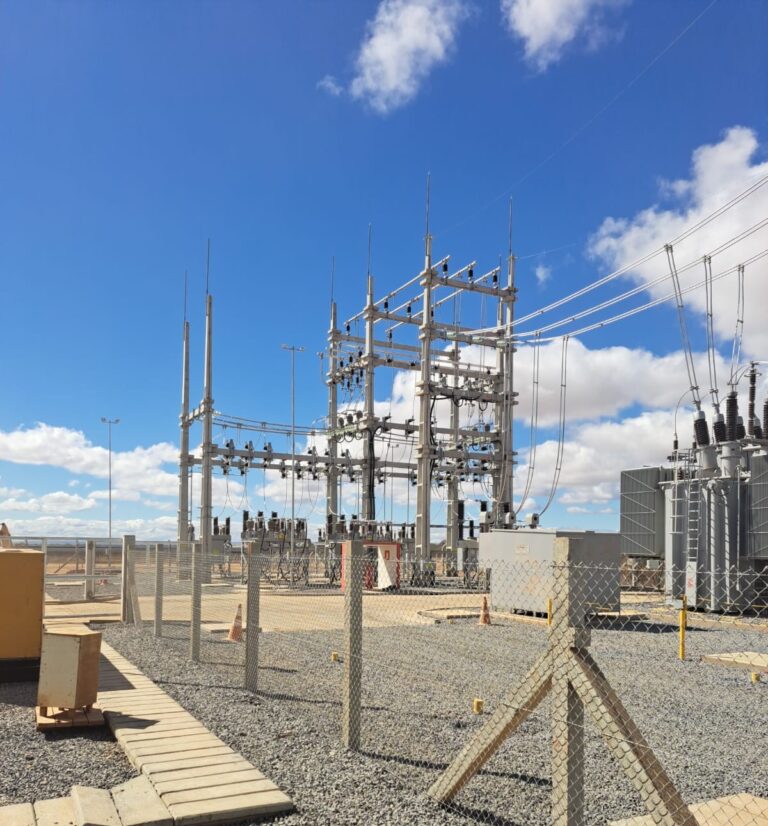

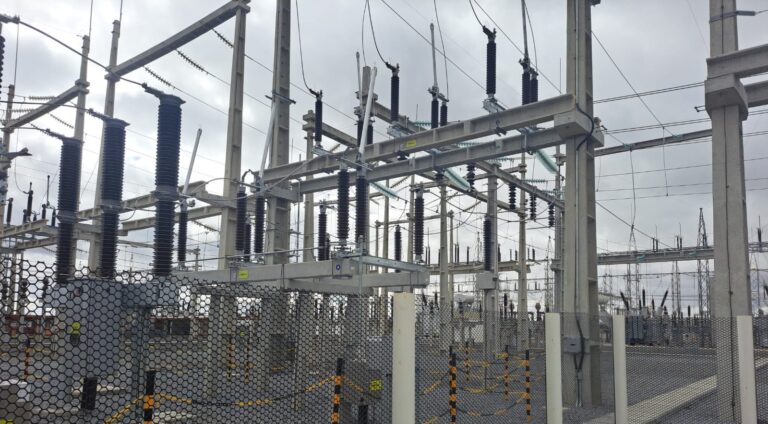

O comissionamento de subestações é um processo essencial para garantir a operação segura e eficiente dos equipamentos elétricos. Este processo envolve uma série de testes e verificações para assegurar que todos os componentes estão funcionando corretamente e de acordo com as especificações técnicas. A realização adequada do comissionamento é fundamental para a confiabilidade do sistema elétrico e a segurança operacional.
Os testes de comissionamento são cruciais para identificar e corrigir problemas antes que a subestação entre em operação ou para que ela fique o menor tempo possível em manutenção. Eles ajudam a evitar falhas no sistema, garantindo a confiabilidade e a segurança da rede elétrica. Além disso, esses testes asseguram que os equipamentos estão em conformidade com os padrões regulatórios, prevenindo interrupções e danos.
A realização desses testes também aumenta a eficiência energética e a vida útil dos equipamentos.

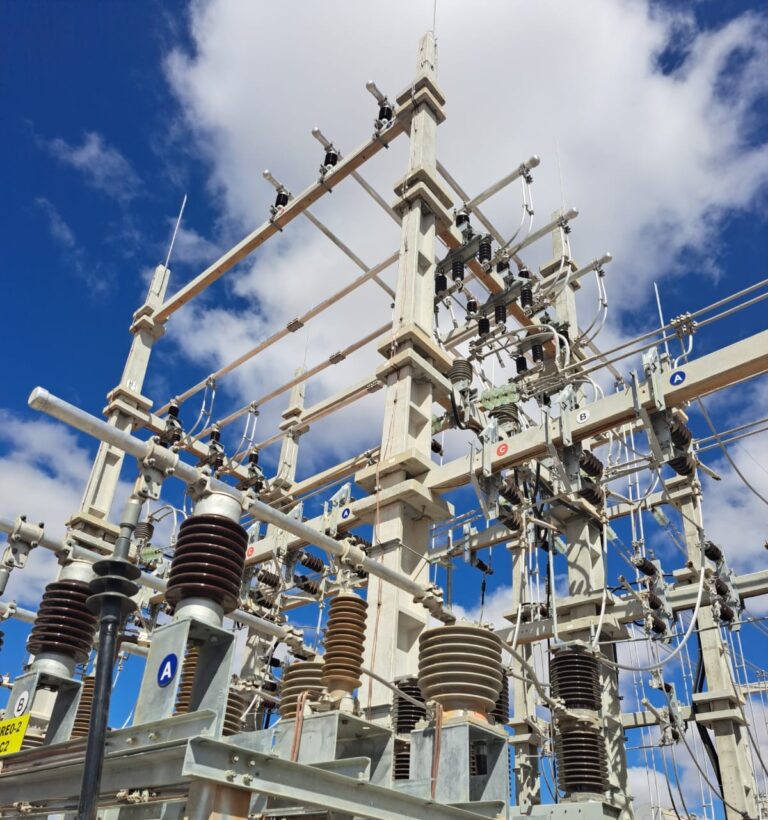

As chaves seccionadoras são dispositivos fundamentais para a interrupção (sem carga) e isolamento de circuitos elétricos, permitindo a realização de manutenções de forma segura. Eles são essenciais para isolar partes do sistema durante reparos ou emergências. Durante o comissionamento, são realizados testes de resistência de contato e isolamento, além de inspeções visuais. Esses testes garantem que os seccionadores (ou chaves seccionadoras) operem corretamente, evitando falhas e garantindo a segurança dos operadores.
Os disjuntores protegem o sistema elétrico contra sobrecargas e curtos-circuitos, interrompendo o fluxo de corrente quando necessário. Eles são vitais para a proteção de equipamentos, prevenção de incêndios e realização de manobras. Os testes incluem a verificação do fator de potência do isolamento, resistência de contato e tempos de operação.
Esses testes garantem que os disjuntores operem de forma eficaz e segura, prevenindo danos ao sistema e garantindo a continuidade do fornecimento de energia.
Os transformadores e reatores são componentes críticos para a operação de subestações, convertendo e regulando a tensão elétrica. Eles são vitais para a distribuição eficiente de energia. Os testes incluem a resistência de isolamento dos enrolamentos, fator de potência do isolamento, relação de tensões e resistência elétrica dos enrolamentos. Ensaios de óleo e inspeções visuais asseguram a integridade e eficiência desses equipamentos, garantindo a estabilidade e segurança do sistema elétrico.
Os transformadores para serviços auxiliares fornecem energia para os sistemas de controle e proteção. Eles garantem que os sistemas auxiliares funcionem corretamente, mesmo em caso de falhas na rede principal. Os testes incluem a relação de tensões, resistência elétrica dos enrolamentos e resistência de isolamento.
Ensaios de óleo e inspeções visuais garantem a operação confiável desses transformadores, assegurando que os sistemas auxiliares funcionem corretamente.
Os transformadores de potencial são usados para medir a tensão em sistemas de alta tensão. Eles são essenciais para o monitoramento e controle do sistema elétrico. Os testes incluem a resistência de isolamento dos enrolamentos, fator de potência do isolamento, relação de tensões e polaridade. Inspeções visuais garantem a precisão e confiabilidade das medições, essenciais para o monitoramento e controle do sistema elétrico.
Os transformadores de corrente são usados para medir a corrente em sistemas de alta tensão. Eles são fundamentais para o controle e proteção do sistema, pois são os responsáveis por acionar os relés de proteção e consequentemente interromper o sistema, protegendo todos os equipamentos da subestação em situações críticas. Os testes incluem a resistência de isolamento, fator de potência do isolamento, relação de correntes e polaridade. Inspeções visuais asseguram a precisão e confiabilidade das medições, fundamentais para a proteção e controle do sistema.
Os relés de proteção são um dos equipamentos mais importantes dentro de uma subestação, pois garantem a operação segura e eficiente do sistema, protegendo os componentes da subestação contra falhas e distúrbios. Para o comissionamento destes dispositivos são realizados diversos testes para verificar a correta instalação, se os tempos de resposta e atuação estão conformes, além de suas parametrizações.
Os disjuntores gerais protegem os painéis de serviços essenciais, garantindo a continuidade do fornecimento de energia. Eles são vitais para a proteção de sistemas críticos. Os testes incluem a resistência de isolamento, resistência de contato e teste de atuação através de injeção de corrente. Esses testes asseguram que os disjuntores operem corretamente, protegendo os sistemas críticos contra falhas ou distúrbios indesejados, a fim de não comprometer o sistema.
As chaves a vácuo/óleo são utilizadas para a interrupção de correntes em circuitos de alta tensão, sendo essenciais para a proteção e controle do sistema. Elas são projetadas para operar em condições extremas e garantir a segurança do sistema. Os testes de comissionamento incluem a medição da resistência de contato e isolamento, além de inspeções visuais. A análise de amostras de óleo é realizada quando aplicável para garantir a integridade do equipamento e a segurança operacional.
Os religadores são dispositivos automáticos que restabelecem a energia após uma falha temporária, aumentando a confiabilidade do sistema. Eles são cruciais para minimizar interrupções e melhorar a estabilidade da rede. Os testes incluem a resistência de isolamento e o fator de potência do isolamento, além de inspeções visuais. Esses testes garantem a operação confiável dos religadores, minimizando interrupções no fornecimento de energia.
Os capacitores são usados para melhorar o fator de potência e a eficiência do sistema elétrico. Eles ajudam a reduzir perdas elétricas e melhorar a qualidade da energia. Durante o comissionamento, são realizados testes de resistência de isolamento e medição da capacitância, além de inspeções visuais. Esses testes asseguram o desempenho adequado dos capacitores, contribuindo para a estabilidade do sistema.
As baterias estacionárias fornecem energia de backup em caso de falha na rede elétrica. Elas são essenciais para garantir a continuidade dos serviços críticos. Os testes incluem a medição da densidade do eletrólito, tensão de cada elemento, ciclo de descarga e recarga, e verificação das bitolas dos cabos.
Ensaios complementares e inspeções visuais garantem a confiabilidade das baterias, assegurando que elas estejam prontas para operar em emergências.
Os carregadores de baterias são essenciais para manter as baterias em condições ideais de operação. Eles garantem que as baterias estejam sempre carregadas e prontas para uso. Os testes incluem a verificação dos torques de aperto das ligações, polaridades, tensão de entrada e dispositivos de proteção, além de testes de variação de tensão e limitação de corrente. Inspeções visuais e simulações de defeitos garantem o funcionamento adequado dos carregadores, assegurando a longevidade e eficiência das baterias.
Os reguladores de tensão mantêm a tensão de saída constante, essencial para a estabilidade do sistema. Eles protegem os equipamentos contra variações de tensão que podem causar danos. Os testes incluem a resistência de isolamento dos enrolamentos, fator de potência do isolamento, relação de tensões e resistência elétrica dos enrolamentos. Ensaios de óleo e inspeções visuais garantem a operação eficiente dos reguladores, prevenindo variações de tensão que possam danificar os equipamentos.
